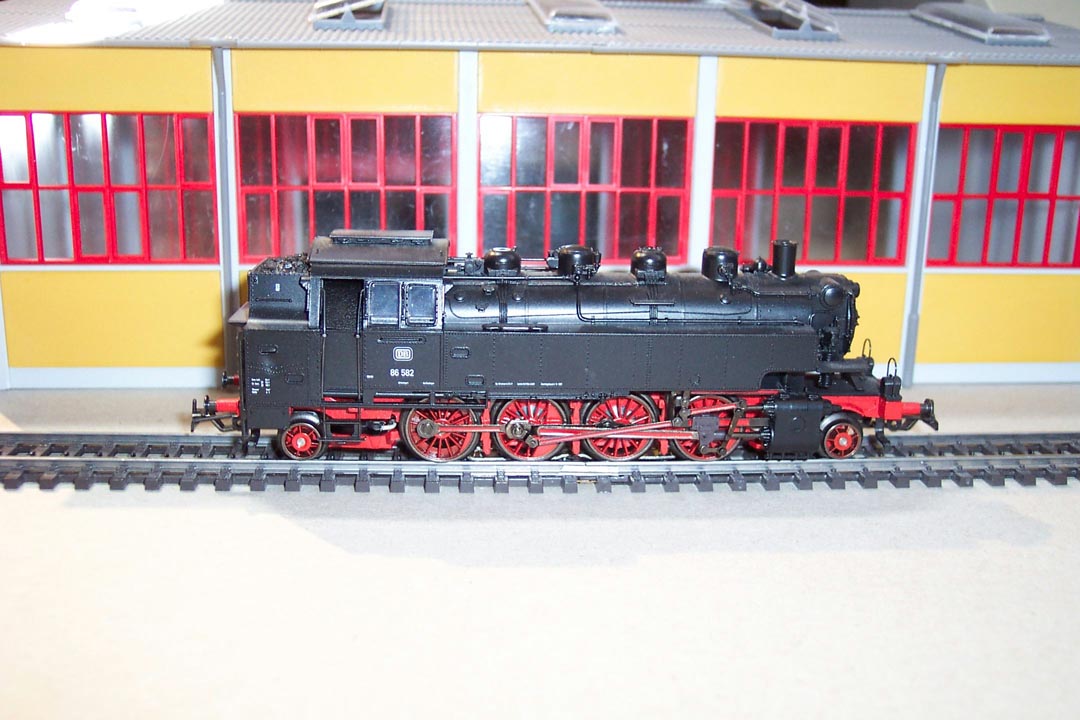

Güterzugtenderlokomotive Baureihe 86

Bauart 1'D 1' h2
Baujahr 1928-1943
Gebaute Maschinen 774
Treib- und Kuppelrad Ø 1400 mm
Laufrad Ø vorn 850 mm
Laufrad Ø hinten 850 mm
Fester Achsstand 1700 mm
Gesamt-Achsstand 10300 mm
Länge über Puffer 13 820 mm
Höchstgeschwindigkeit 70 km/h
Leistung 1030 PSi

Kesselüberdruck 14 kp/cm2
Rostfläche 2,39 m2
Feuerbüchsheizfläche 10,0 m2
Verdampfungsheizfläche   117,37 m2
Überhitzungsheizfläche 47,00 m2
Zylinder Durchmesser 570 mm
Kolbenhub 660 mm
Achslast max. 15,6 Mp
Lokreibungslast 60,6 Mp
Lokdienstlast 88,5 Mp

Die Lokomotiven der Baureihe 86 waren zur Beförderung von Güter- und Personenzügen auf stärker frequentierten Nebenbahnen vorgesehen. Durch ihr symmetrisches Fahrwerk konnten diese Tenderlokomotiven vorwärts wie rückwärts eine Geschwindigkeit von 80 km/h erreichen und benötigten daher keine Drehscheiben. Von 1928 bis 1943 wurden 774 Maschinen ausgeliefert. Bei der Deutschen Bundesbahn schieden die letzten Exemplare im Jahr 1974 beim Betriebswerk Hof aus.
